УСТРОЙСТВО ЗАЗЕМЛЕНИЯ АВТОЦИСТЕРН УЗА-2МК04

Рекомендуемые схемы подключения устройства заземления автоцистерн УЗА-2МК04

Общие данные об устройстве заземления автоцистерн

Устройство заземления и контроля УЗА-2МК04 предназначено для заземления автоцистерн и прочих транспортных емкостей с целью отвода зарядов статического электричества при операциях слива-налива нефтепродуктов и других ЛВЖ, а также одновременного контроля целостности цепи «заземляющее устройство-автоцистерна».

Заземляющее устройство УЗА-2МК04 выполнено в соответствии требованиями ГОСТ Р50913-96, ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), а также комплектом конструкторской документации УЗА-2МК.00.000-04, согласованной и утвержденной в соответствии с ГОСТ 12.2.021-76.
Устройство заземления УЗА-2МК04 имеет «специальный» и «искробезопасная электрическая цепь» виды взрывозащиты и маркировку по взрывозащите IExsibIICT6
Заземляющее устройство УЗА-2МК04 предназначено для установки во взрывоопасных зонах помещений класса В-1Г и наружных установках согласно гл.7.3 ПУЭ–98 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Устройства заземления УЗА-2МК04 предназначены для эксплуатации в условиях нормированных для исполнения V категории I, согласно ГОСТ 15150-69 при температуре окружающей среды от -40°С до +40°С.

Основные технические данные и характеристики устройства заземления автоцистерн УЗА-2МК04

Параметры искробезопасной цепи УЗА-2МК04:
— напряжение не более 12 В;
— ток не более 0.025 А.

Параметры электропитания УЗА-2МК04:
— напряжение 220 В 50±1 Гц;
— отклонения напряжения питания УЗА-2МК04 +10%, -15%.
— ток потребления от источника электропитания не более 0.02 А;
— потребляемая мощность не более 6 ВА;

Величина сопротивления между клеммой заземления УЗА-2МК04 и зажимом проводника заземления не более 10 Ом.
Величина сопротивления между контактами зажима проводника заземления, при котором выдается сигнал «Заземление», не более 100 Ом.
Сопротивление изоляции между цепями питания и корпусом УЗА-2МК04 не менее 20 МОм.

Электрическая прочность изоляции УЗА-2МК04 выдерживает испытательное напряжение:
— между цепями управления и искробезопасными цепями не менее 500 В;
— между искробезопасными цепями и корпусом не менее 500 В;
— между искробезопасными цепями и цепями электропитания не менее 500 В.

Нагрузочная способность выходного контакта УЗА-2МК04 для блокировки:
— напряжение не более 220 В;
— частота 50±1 Гц;
— ток не более 1.0А.

Условная наработка на отказ УЗА-2МК04 не менее 5000 включений.

Длина проводника заземления УЗА-2МК04 не менее 5 м.
Длина кабеля электропитания УЗА-2МК04 не менее 0.7 м.

Габаритные размеры УЗА-2МК04 не более 190х190х70 мм.

Масса устройства заземления УЗА-2МК04 не более 1.3 кг;
Масса проводника заземления не более 1.2 кг.

Срок службы УЗА-2МК04 6 лет.

Температура окружающей среды от -40°С до +40°С.
Относительная влажность окружающей среды при температуре +35°С до 98%.

УЗА-2МК04 в упаковке для транспортирования выдерживают:
— транспортную тряску с ускорением 30 м/с при частоте ударов до 120 в минуту в течении 2.0 ч;
— температуру от -50°С до +50°С;
— влажность при температуре +35°С 95±3%.

Степень защиты устройства заземления УЗА-2МК04 от проникновения твердых тел и воды по ГОСТ 14254-96 (МЭК529-89) — IР54.
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 — I.

3. Комплектность УЗА-2МК04

— устройство заземления — 1 штука
— заземляющий проводник — 1 штука
— комплект монтажный — 1 комплект
— инструкция по эксплуатации — 1 экземпляр
— паспорт — 1 экземпляр

Входная цепь устройства заземления автоцистерн УЗА-2МК04

Рекомендуемая схема подключения устройства заземления автоцистерн УЗА-2МК04 в схему управления магнитным пускателем насоса

Рекомендуемая схема подключения устройства заземления автоцистерн УЗА-2МК04 в схему блокировки датчика налива

Заказать УЗА-2МК04
Copyright © ООО «УЗА» All Rights Reserved

Источник

Устройства заземления автоцистерн

Надежные и качественные решения для Вашего бизнеса от производителя

Меню сайта

УЗА-2МК04 (УЗА-2МК05)

1. Общие сведения УЗА-2МК 04

1.1 Устройства заземления и контроля серии УЗА-2МК модели 04 (Уза-2МК-04) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи “заземляющие устройство – автоцистерна”.

1.2 УЗА предназначены для эксплантации в условиях нормированных для исполнения. При температура окружающей среды от -40 С до +40 С.

2. Основные технические данные и характеристики

2.1 Параметры искробезопасной цепи:

• Напряжение не более 12 B
• Ток не более0,025 А
• Ток потребления от источника электропитания не более 0,02 А
• Потребляемая мощность не более 6 BA

2.3 Величина сопротивления между клеммой заземления и зажимом проводника заземления не более 10 Ом
2.4 Сопротивление изоляции между цепями и корпусом не менее 20 мОм
2.5 Электрическая прочность изоляции выдерживает испытательное напряжение не менее:

• Между цепями управления и искробезопасными цепями — 500 B
• Между искробезопасными цепями и корпусом — 500 B
• Между искробезопасными цепями и цепями электропитания — 500 B

2.6 Нагрузочная способность выходного контакта для блокировки:

• Напряжения не более 500 B
• Частота 50+/-1 Гц
• Ток не более 1 A

2.7 Условная наработка на отказ, включений, не менее 5000
2.8 Длина проводника заземления не менее 6 м
2.9 Длина кабеля электропитания не менее 0,7 м
2.10 Габаритные размеры устройства заземления и контроля не более 190x190x70 мм
2.11 Масса не более:

• Устройства заземления — 1,3 кг
• Проводника заземления — 1,2 кг

2.12 Срок службы 6 лет
2.13 Температура окружающей среды от -40°C, до +40°C
2.14 Относительная влажность окружающей среды при температуре +35°С до — 98%
2.15 УЗА в упаковке для транспортирования выдерживают:

• Транспортную тряску с ускорением 30 м/с 2 при частоте ударов до 120 в минуту в течение 2ух часов
• Температуру от -50°С до +50°С
• Влажность (при температуре +35°С) 95+/-3%.

2.16 Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96
2.17 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, — 01

3. Комплектность

В комплект поставки УЗА входит:

• устройство заземления — 1шт.
• заземляющий проводник — 1шт.
• комплект монтажный — 1шт.
• инструкция по эксплуатации — 1шт.
• паспорт — 1шт.

4. Свидетельство о приёмке

Устройство заземления и контроля серии УЗА-2МК модель 04, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.

Источник

Устройство заземления автоцистерн УЗА-2МК04, 220 В

Устройство заземления автоцистерн УЗА-2МК04, 220 В

Купить устройство заземления автоцистерн УЗА-2МК04 необходимо для заземления автоцистерн и других транспортных емкостей, с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи «заземляющее устройство-автоцистерна».

УЗА-2МК-04 присоединяется к источнику питания напряжением 220 вольт и оборудовано контактами автоматической блокировки процесса слива (налива) при отсутствии заземления.

Комплектность УЗА-2МК04 (220В):

• устройство заземления — 1 шт.
• заземляющий проводник — 1 шт.
• комплект монтажный — 1 компл.
• инструкция — 1 экз.
• паспорт — 1 экз.

Устройство заземления автоцистерн УЗА-2МК04, 220 В

Купить устройство заземления автоцистерн УЗА-2МК04 необходимо для заземления автоцистерн и других транспортных емкостей, с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи «заземляющее устройство-автоцистерна».

УЗА-2МК-04 присоединяется к источнику питания напряжением 220 вольт и оборудовано контактами автоматической блокировки процесса слива (налива) при отсутствии заземления.

Комплектность УЗА-2МК04 (220В):

• устройство заземления — 1 шт.
• заземляющий проводник — 1 шт.
• комплект монтажный — 1 компл.
• инструкция — 1 экз.
• паспорт — 1 экз.

Основные параметры и характеристики устройства заземления автоцистерн УЗА-2МК04 :

Параметры искробезопасной цепи:

• Напряжение, B, не более — 12
• Ток, А, не более – 0,025

• Напряжение, В, — 220 промышленной частоты;
• Отклонения напряжения, %, — +10, -15.
• Ток потребления от источника электропитания, А, не более — 0,02;
• Потребляемая мощность, ВА, не более — 6;

Величина сопротивления между клеммой заземления и зажимом проводника заземления, Om, не более — 10

Величина сопротивления между контактами зажима проводника заземления при котором выдается сигнал «Заземление», Ом, не более — 100

Сопротивление изоляции между цепями питания и корпусом, МОм, не менее — 20

Электрическая прочность изоляции выдерживает испытательное напряжение, B, не менее:

• Между цепями управления и искробезопасными цепями — 500
• Между искробезопасными цепями и корпусом — 500
• Между искробезопасными цепями и цепями электропитания — 500

Нагрузочная способность выходного контакта для блокировки:

• Напряжения, В, не более — 220
• Частота, Гц, — 50+/-1
• Ток, A, не бол — 1,0

Условная наработка на отказ, включений, не менее — 5000

Длина проводника заземления, м, не менее — 5

Длина кабеля электропитания, м, не менее – 0,7

Габаритные размеры устройства заземления и контроля, мм не более — 190x190x70

Масса, кг, не более:

• Устройства заземления — 1,3
• Проводника заземления — 1,2

Срок службы, год, – 6

Температура окружающей среды, C, – от -40, до +40

Относительная влажность окружающей среды при температуре +35С, %, до — 98

УЗА в упаковке для транспортирования выдерживают:

• Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. – 2,0
• Температуру, С – от -50 до +50
• Влажность при температуре +35С, % — 95 +/- 3. Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, — 01

Источник

Заземляющее устройство УЗА-2МК-04 (220В)

1. Общие сведения УЗА-2МК-04

1.1 Устройства заземления и контроля серии УЗА-2МК модели 04 (УЗА-2МК-04) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи “заземляющие устройство – автоцистерна”.

1.2 УЗА выполнено в соответствии требованиями ТР ТС 012/2012″О безопасности оборудования для работы во взрывоопасных зонах», ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ 22782.3-77, комплектом конструкторской документации УЗА-2МК.00.000-04, согласованной и утвержденной в установленном порядке, имеет «специальный» и «искробезопасная электрическая цепь»,- видывзрывозащиты, Ех маркировка 1ExsibIIBT4 Gb X и может устанавливаться во взрывоопасных зонах помещений класса В-1Г и наружных установок, согласно другим нормативным документам регламентирующим применение электрооборудования во взрывоопасных условиях.

1.3 УЗА предназначены для эксплуатации в условиях нормированных для исполнения V категории I, согласно ГОСТ 15150-69 при температуре окружающей среды -40 С до +40 С.

2. Основные технические данные и характеристики УЗА-2МК04 (220В)

2.1 Параметры искробезопасной цепи:
— Напряжение, B, не более — 12
— Ток, А, не более – 0,025
— Ток потребления от источника электропитания, А, не более – 0,02
— Потребляемая мощность, BA, не более – 6

2.3 Величина сопротивления между клеммой заземления и зажимом проводника заземления, Om, не более — 10

2.4 Сопротивление изоляции между цепями и корпусом, Mom, не менее — 20

2.5 Электрическая прочность изоляции выдерживает испытательное напряжение, B, не менее:
— Между цепями управления и искробезопасными цепями — 500
— Между искробезопасными цепями и корпусом — 500
— Между искробезопасными цепями и цепями электропитания — 500

2.6 Нагрузочная способность выходного контакта для блокировки:
— Напряжения, B, не более — 500
— Частота, Гц, — 50+/-1
— Ток, A, не бол — 1,0

2.7 Условная наработка на отказ, включений, не менее — 5000

2.8 Длина проводника заземления, м, не менее — 5

2.9 Длина кабеля электропитания, м, не менее – 0,7

2.10 Габаритные размеры устройства заземления и контроля, мм не более — 190x190x70

2.11 Масса, кг, не более:
— Устройства заземления — 1,3
— Проводника заземления — 1,2

2.12 Срок службы, год, – 6

2.13 Температура окружающей среды, °C, – -40, до +40

2.14 Относительная влажность окружающей среды при температуре +35 °С, %, до — 98

2.15 УЗА в упаковке для транспортирования выдерживают:
— Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. – 2,0
— Температуру, °С – от -50 до +50
— Влажность при температуре +35 °С, % — 95 +/- 3. Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96

2.16 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, — 01

3. Комплектность УЗА-2МК04 (220В)

3.1 В комплект поставки УЗА входит:
— устройство заземления — 1 шт.
— заземляющий проводник (5м) — 1 шт.
— комплект монтажный — 1 компл.
— инструкция — 1 экз.
— паспорт — 1 экз.

4. Свидетельство о приёмке УЗА-2МК04 (220В)

Устройство заземления и контроля серии УЗА-2МК модель 04, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.

5. Гарантия изготовителя

5.1 Предприятие – изготовитель гарантирует соответствие устройства заземления и контроля типа УЗА требованиям УЗА-2МК.00.000 ТУ при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

5.2 Гарантийный срок устанавливается 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю.

6. Сведения о рекламациях

6.1 При выявлении неисправности или отказе в работе УЗА в период гарантийных обязательств, потребителем составляется акт с указанием предполагаемой причины отказа, который вместе с неисправным устройством и его паспортом направляется предприятию-изготовителю для ремонта или замены.

6.2 В случае, если отказ в работе УЗА в период гарантийного обязательства произошел по вине потребителя, то ремонт или замена УЗА производятся за счет потребителя.

6.3 Регистрируются все рекламации.

7. Основание на изготовление и применение

7.1 Сертификат соответствия №EAЭС RU C-RU.EX01.В.00126/19 от 13.11.2019г

8. Сведения об установке УЗА

8.1 При монтаже УЗА необходимо руководствоваться:

• ПУЭ-98 «Электроустановки во взрывоопасных зонах».

• ПТЭ и ПТБ предприятия

8.2 Перед монтажом, УЗА должно быть осмотрено. При этом необходимо обратить внимание на отсутствие повреждений внешней оболочки, отсутствие повреждений кабеля питания на наличие табличек маркировки взрывозащиты и знака заземления

8.3 Устройство заземления и контроля устанавливается рядом с устройством налива (слива), желательно с левой стороны по ходу движения автоцистерны, на высоте 1,5 – 1,7м от земли. Проводник заземления, со стороны устройства заземления, должен быть жестко закреплен к элементам крепления устройства заземления, свернут в кольцо диаметром не менее 1м. и надет на крюк (см. рис.3).

8.4 Устройство заземления должно быть надёжно закреплено и заземлено. Сопротивление между устройством заземления и контуром заземления, должно быть не более 10 Ом. Места подсоединения должны быть тщательно зачищены, и после крепления покрыты слоем антикоррозийной смазки.

8.5 Проводник заземления, с помощью разъема, должен быть подсоединен к устройству заземления и опломбирован.

8.6 Схема электрического подсоединения УЗА показана на рис.2.

8.7 На автоцистерне должно быть подготовлено место для установки зажима проводника заземления. Это пластина (сторона уголка, балки, швеллера и т.п.) с размерами 25 Х 25 и толщиной не более 15 мм.

8.8 Место для установки зажима проводника заземления на автоцистерне должно быть тщательно зачищено (с обеих сторон) от грязи, краски и коррозии и покрыто слоем антикоррозионной смазки.

8.9 Электроды зажима проводника заземления должны быть чистыми (очищены от грязи и покрыты антикоррозийной смазкой) и иметь стабильный электрический контакт с автоцистерной обоими электродами.

— увеличение длины проводника УЗА-2МК на 5 м. увеличивает стоимость на 1400 руб.

Источник

Устройство заземления автоцистерн УЗА-2МК-04 (220В)

1.1 Устройства заземления и контроля серии УЗА-2МК модели 04 (Уза-2МК-04) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи “заземляющие устройство – автоцистерна”.

1.2 УЗА предназначены для эксплантации в условиях нормированных для исполнения. При температура окружающей среды от -40 С до +40 С.

2. Основные технические данные и характеристики УЗА-2МК04 (220В)

2.1 Параметры искробезопасной цепи:
— Напряжение, B, не более — 12
— 2Ток, А, не более – 0,025
— Ток потребления от источника электропитания, А, не более – 0,02
— Потребляемая мощность, BA, не более – 6

2.3 Величина сопротивления между клеммой заземления и зажимом проводника заземления, Om, не более — 10

2.4 Сопротивление изоляции между цепями и корпусом, Mom, не менее — 20

2.5 Электрическая прочность изоляции выдерживает испытательное напряжение, B, не менее:
— Между цепями управления и искробезопасными цепями — 500
— Между искробезопасными цепями и корпусом — 500
— Между искробезопасными цепями и цепями электропитания — 500

2.6 Нагрузочная способность выходного контакта для блокировки:
— Напряжения, B, не более — 500
— Частота, Гц, — 50+/-1
— Ток, A, не бол — 1,0

2.7 Условная наработка на отказ, включений, не менее — 5000

2.8 Длина проводника заземления, м, не менее — 6

2.9 Длина кабеля электропитания, м, не менее – 0,7

2.10 Габаритные размеры устройства заземления и контроля, мм не более — 190x190x70

2.11 Масса, кг, не более:
— Устройства заземления — 1,3
— Проводника заземления — 1,2

2.12 Срок службы, год, – 6

2.13 Температура окружающей среды, C, – от -40, до +40

2.14 Относительная влажность окружающей среды при температуре +35С, %, до — 98

2.15 УЗА в упаковке для транспортирования выдерживают:
— Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. – 2,0
— Температуру, С – от -50 до +50
— Влажность при температуре +35С, % — 95 +/- 3. Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96

2.16 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, — 01

3. Комплектность УЗА-2МК04 (220В)

3.1 В комплект поставки УЗА входит:
— устройство заземления — 1шт.
— заземляющий проводник (5м) — 1шт.
— комплект монтажный — 1компл.
— инструкция — 1экз.
— паспорт — 1экз.

4. Свидетельство о приёмке УЗА-2МК04 (220В)

Устройство заземления и контроля серии УЗА-2МК модель 04, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.

• описание
• отзывы

•

  1. Общие сведения УЗА-2МК 04

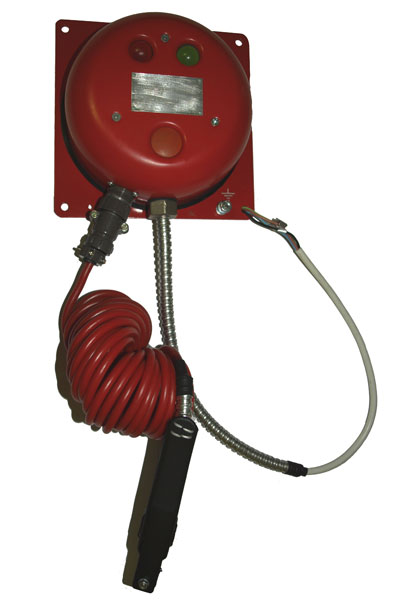

  1.1 Устройства заземления и контроля серии УЗА-2МК модели 04 (Уза-2МК-04) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи “заземляющие устройство – автоцистерна”.

  1.2 УЗА предназначены для эксплантации в условиях нормированных для исполнения. При температура окружающей среды от -40 С до +40 С.

  2. Основные технические данные и характеристики УЗА-2МК04 (220В)

  2.1 Параметры искробезопасной цепи:
  — Напряжение, B, не более — 12
  — 2Ток, А, не более – 0,025
  — Ток потребления от источника электропитания, А, не более – 0,02
  — Потребляемая мощность, BA, не более – 6

  2.3 Величина сопротивления между клеммой заземления и зажимом проводника заземления, Om, не более — 10

  2.4 Сопротивление изоляции между цепями и корпусом, Mom, не менее — 20

  2.5 Электрическая прочность изоляции выдерживает испытательное напряжение, B, не менее:
  — Между цепями управления и искробезопасными цепями — 500
  — Между искробезопасными цепями и корпусом — 500
  — Между искробезопасными цепями и цепями электропитания — 500

  2.6 Нагрузочная способность выходного контакта для блокировки:
  — Напряжения, B, не более — 500
  — Частота, Гц, — 50+/-1
  — Ток, A, не бол — 1,0

  2.7 Условная наработка на отказ, включений, не менее — 5000

  2.8 Длина проводника заземления, м, не менее — 6

  2.9 Длина кабеля электропитания, м, не менее – 0,7

  2.10 Габаритные размеры устройства заземления и контроля, мм не более — 190x190x70

  2.11 Масса, кг, не более:
  — Устройства заземления — 1,3
  — Проводника заземления — 1,2

  2.12 Срок службы, год, – 6

  2.13 Температура окружающей среды, C, – от -40, до +40

  2.14 Относительная влажность окружающей среды при температуре +35С, %, до — 98

  2.15 УЗА в упаковке для транспортирования выдерживают:
  — Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. – 2,0
  — Температуру, С – от -50 до +50
  — Влажность при температуре +35С, % — 95 +/- 3. Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96

  2.16 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, — 01

  3. Комплектность УЗА-2МК04 (220В)

  3.1 В комплект поставки УЗА входит:
  — устройство заземления — 1шт.
  — заземляющий проводник (5м) — 1шт.
  — комплект монтажный — 1компл.
  — инструкция — 1экз.
  — паспорт — 1экз.

  4. Свидетельство о приёмке УЗА-2МК04 (220В)

  Устройство заземления и контроля серии УЗА-2МК модель 04, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.

  Источник
