: Move the louver in

the desired vertical direction.

automatically and press again to stop.

For horizontal direction, adjust
manually.

PRECAUTIONS FOR SAFETY

INDOOR UNIT DISPLAY

PREPARATION BEFORE USE

Preparing Filters
1. Open the air inlet grille and remove the air fi lters.
2.

fi lters. (see detail in the accessory sheet).

Loading Batteries
1. Remove the slide cover.
2. Insert 2 new batteries (AAA type)

following the (+) and (–) positions.

Clock Setup

by tip of the pencil.

: adjust the time.

Remote Control Reset
Push

by tip of the pencil.

1. Remove the battery.

3. Insert the battery.

AIR FLOW DIRECTION

Note:
• Do not move the louver manually by others.
• The louver may automation positioning by some operation mode.

REMOTE CONTROL

Infrared signal emitter

Mode select button (MODE)

Temperature button (TEMP)

Fan speed button (FAN)

Swing louver button (SWING)

Set louver button (FIX)

On timer button (ON)

Off timer button (OFF)

Setup button (SET)

Clear button (CLR)

Memory and Preset button (PRESET)

One-Touch button (ONE-TOUCH)

High power button (Hi-POWER)

Economy button (ECO)

Quiet button (QUIET)

Comfort sleep button (COMFORT SLEEP)

Filter reset button (FILTER)

Set clock button (CLOCK)

Check button (CHECK)

Reset button (RESET)

Press the “ONE-TOUCH” button for fully automated operation that is
customised to the typical consumer preferences in your region of the world.
The customised settings control temperature air fl ow strength, air fl ow
direction and other settings to provide you alternate contact with “ONE-
TOUCH” of the button. If you prefer other settings you can select from the
many other operating functions of your Toshiba unit.

: Start the operation.

AUTOMATIC OPERATION

To automatically select cooling, heating, or fan only operation

: Set the desired temperature.

: Select AUTO, LOW , LOW+

: Set the desired temperature.

Cooling: Min. 17°C, Heating: Max. 30°C, Fan Only: No temperature indication

: Select AUTO, LOW , LOW+

COOLING / HEATING / FAN ONLY OPERATION

DRY OPERATION

For dehumidifi cation, a moderate cooling performance is controlled
automatically.

: Set the desired temperature.

Hi-POWER OPERATION

To automatically control room temperature and airfl ow for faster cooling or
heating operation (except in DRY and FAN ONLY mode)

: Start and stop the operation.

ECO OPERATION

To automatically control room to save energy (except in DRY and FAN ONLY
mode)
Press

: Start and stop the operation.

Note: Cooling operation; the set temperature will increase automatically 1

degree/hour for 2 hours (maximum 2 degrees increase). For heating
operation the set temperature will decrease.

TIMER / CLEANING (Yellow)

• Do not install, repair, open or remove the cover. It may expose you

to dangerous voltages. Ask the dealer or the specialist to do this.

• Turning off the power supply will not prevent potential electric

• The appliance shall be installed in accordance with national wiring

• Means for disconnection from the supply having a contact

separation of at least 3 mm in all poles must be incorporated in

the fi xed wiring.

• Do not expose your body directly to cool air for a long time.

• Do not insert your fi nger or any article into the air inlet/outlet.

• When an abnormality (burning smell, etc.) occurs, stop the air

conditioner and disconnect the power supply or turn off the

• This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or

lack of experience and knowledge, unless they have been given

supervision or instruction concerning use of the appliance by a

person responsible for their safety.

• Children should be supervised to ensure that they do not play with

• Do not use any refrigerant different from the one specifi ed for

complement or replacement. Otherwise, abnormally high pressure

may be generated in the refrigeration cycle, which may result in a

failure or explosion of the product or an injury to your body.

• Do not wash the unit with water. It may cause an electric shock.

• Do not use this air conditioner for other purposes such as

preserving food, breeding animal, etc.

• Do not step or put anything on the indoor/outdoor unit. It may

cause an injury or damage the unit.

• Do not touch aluminium fi n because it may cause an injury.

• Before cleaning the unit, turn off the main switch or the circuit

• When the unit won’t be used for a long time, turn off the main

switch or the circuit breaker.

• It is recommended that maintenance be performed by a specialist

when the unit has been operated for a long time.

• The manufacturer shall not assume any liability for the damage

caused by not observing the description of this manual.

Источник

Обзор кондиционера Toshiba RAS-10N3KV-E / 10N3AV-E

В наше время кондиционер уже давно не редкость, огромное количество людей пользуются им регулярно. Как и рынок любой техники, ставшей популярной и массовой, рынок кондиционеров стремительно растет, появляется много новых брендов и новых моделей. Выбрать качественный кондиционер, который бы соответствовал всем требованиям потребителя, а также был надежным и устраивал по цене – крайне сложная задача. На рынке присутствует большое количество компаний по продаже и установке кондиционеров, каждая компания в свою очередь по некоторым причинам работает с определенными брэндами, за частую опираясь на опыт монтажников, выгодные предложения дистрибьюторов и пр.

В данном обзоре мы рассмотрим кондиционер марки Toshibа.

Компания Toshiba относится к премиум брендам, а значит кондиционерам свойственны: качество, надежность, большой функционал и конечно не малая цена. Любой человек, выбирая кондиционер премиум бренда, хочет быть на все 100% уверен, что он платит деньги не только за громкое название.

Японская компания Toshiba начала свою деятельность по производству кондиционеров еще в 1930 году, разрабатывая холодильное оборудование. В 1980 году Toshiba выпускают первый в мире инверторный кондиционер. Инверторное управление компрессором привело к улучшению всех основных характеристик системы кондиционирования, а также увеличило ее энергоэффективность. Вскоре все японские производители, как и Toshiba, начали производство систем кондиционирования на базе инверторной технологии. На сегодня уже ясно, что кондиционеры старой технологии on-off (о сравнении этих технологий в нашей отдельной статье) доживают свои последние года, будущее за инвертором.

Итак, в линейки кондиционеров Toshiba присутствуют четыре серии инверторных кондиционеров:
— EKV
— SKV
— N3KV
— DAISEIKAI

Серия Toshiba EKV – самая простая, новинка 2014 года, совмещает в себе крайне привлекательную цену и набор всех основных необходимых функций. Серия Toshiba SKV – хит последних лет, все самые лучшие технологии в одном кондиционере.

Серия Toshiba N3KV – по сути, обновленная серия SKV по дизайну, новинка 2013 года.

Ну и серия DAISEIKAI — это флагманы, разработанные по японскому стандарту бытовых воздухоочистителей.

По опыту продаж, по ценовой политике компании Toshiba, а также по эксплуатационным параметрам становится ясно, что в центре стоит серия N3KV. Именно кондиционер данной серии мы сегодня и рассмотрим — Toshiba RAS-10N3KV-E / RAS-10N3AV-E.

Основные характеристики, которые приводит производитель

Холодопроизводительность (кВт)	2.5 (1.1-3.0)
Теплопроизводительность (кВт)	3.2 (0.9-4.1)
Номинальное напряжение (В/фаза/Гц)	220-240/1/50
Размеры внутреннего блока (ВхШхГ) (мм)	250x740x195
Размеры наружного блока (ВхШхГ) (мм)	530x660x240
Размер труб (мм/дюйм)	6.35 (1/4”) и 9.52 (3/8”)
Максимальная длина трассы (м)	10
Максимальная высота подъема трассы (м)	8
Допустимая температура наружного воздуха (охлаждение/обогрев) (oС)	4,7

Как видно из таблицы, кондиционер обладает номинальной мощностью 2,5 кВт по охлаждению и 3,2 кВт по обогреву. Так же производитель приводит данные по кратковременной максимальной мощности, которая конечно же выше, как у любого DC инвертора. Длина и высота трассы соответствует стандарту для такой мощности. А вот температура наружного воздуха, при которой производитель гарантирует работу в зимний период равна -10 о С, что ниже чем у аналогов. Это значит, что при необходимости использовать кондиционер до данной температуры пользователю не нужно устанавливать комплект зимних опций. Размер внутреннего блока не помешает использовать его в стесненных условиях, а размер наружного блока, как у некоторых представителей инверторов, не доставит неудобств монтажной бригаде во время установки. Предназначен такой кондиционер для обслуживания площади до 25-30 м 2 .

В названии Toshiba использует не совсем стандартные обозначения. «10» в наименовании говорит нам о том, что максимальная мощность охлаждения равна 10000 BTU/ч (британская термическая единица, 1 кВт = 3412 BTU/ч), а не 9000 BTU/ч (как у стандартных «девяток»). Это приводит к некоторому замешательству при выборе у покупателей, которые уже имеют представление о классическом номенклатурном ряде кондиционеров.

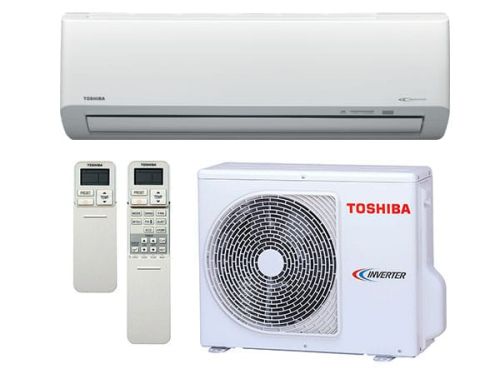

Внешний вид

Внутренний блок выполнен в классическом стиле, собственно, как и у всех кондиционеров марки Toshiba. Корпус блока и лицевая панель выполнены из довольно толстого пластика лунно-белового цвета. Такая толщина пластика способствует стабильной работе при резких перепадах температур, а также характерна для всех премиум брендов. Данная толщина позволяет рассчитывать на отсутствие щелчков пластика от температурного воздействия при включении прибора, находящегося в помещении с высокой температурой, когда холодный воздух, подаваемый в помещение, будет соприкасаться с теплыми элементами корпуса. На внутреннем блоке присутствует только индикация режимов работы кондиционера и нет такой популярной среди китайских кондиционеров функции – индикации температуры. Цвет блока вполне впишется в любой интерьер, и не будет ярко выделяться. Толщина зазоров между элементами корпуса минимальна и идеально ровная по всей длине. Как итог, при ближайшем рассмотрении данный кондиционер создает впечатление качественного продукта.

Наружный блок выполнен из стали, окрашенной в белый цвет. Толщина корпуса достаточна для того, чтобы выдержать падение небольшого куска льда, образовавшегося на крыше здания. Клеммная колодка и краны фреоновых труб защищены от атмосферных осадков пластиковой крышкой. На лицевой части, по мимо наименования производителя, красуется надпись «INVERTER».

Пульт

Пульт классический, с закрывающейся частью, за которой скрыты дополнительные функции. В закрытом положении для пользователя доступны: кнопка включения/выключения, выбор любимых параметров и настройка температуры. После открытия крышки становятся доступны все остальные параметры, характерные для любого подобного кондиционера. Рассмотрим некоторые из них:

1) Режим «Quiet», называемый Toshiba – «cупер-тишина».

При активации данного режима уровень шума снижается до 22 дБ, что является крайне низким, тише шепота в комнате, как заявляет производитель.

2) Режим «Comfort sleep» или «Комфортный сон»

Данная функция автоматически изменяет температуру в ночное время, обеспечивая максимальный комфорт. На практике это выглядит так: каждый час температура воздуха повышается на 1 о С до определенного значения.

3) «Swing» и «Fix» — настройка положений жалюзи, возможность выбора из двенадцати положений (. ), а также режим автоматического распределения воздуха.

4) «Timer» — таймер с настройкой 24 часа.

5) Режим «ECO» — режим экономии, достигается до 25% экономии без ухудшения основных характеристик.

Система очистки воздуха

В данном кондиционере применена фирменная технология Toshiba IAQ.

Принято считать, что все фильтры в кондиционерах – это бесполезная вещь, однако специалисты компании Toshiba не согласны с данным утверждением. И действительно, фильтры, применяемые в бытовой технике, такой как увлажнители, мойки воздуха, кондиционеры и пр., становятся незаменимыми при ежедневном использовании.

В системе Toshiba IAQ применяются:

1) Антибактериальная и антивирусная защита. Система предназначена для уничтожения до 99,9% бактерий.

2) Дезодорирование воздуха. Система предназначена для очистки воздуха от неприятных запахов, дыма и пр.

3) Защита от плесени. Система предназначена для защиты появлении плесени и грибка.

Необходимо отметить, что фильтр легко восстанавливается, для этого достаточно просто промыть его в воде и поместить на солнечный свет на несколько часов. Срок службы данного фильтра составляет 2 года.

Монтаж

При монтаже кондиционера никаких неудобств для установщиков нет, всё предельно просто, пластик, как было сказано ранее, довольно толстый, что позволяет не беспокоиться за сохранность лицевых панелей во время установки. Все гайки на фреонопроводах качественные, материал не заставляет усомниться в надежности.

Эксплуатация

В работе кондиционер Toshiba RAS-10N3KV-E / RAS-10N3AV-E доказывает, что не зря относится к премиум сегменту. Он безукоризненно справляется со своими прямыми обязанностями, на кондиционер приятно смотреть, пульт удобно держать в руках, а такие функции как «супер тишина» и «комфортный сон» оставляют приятное впечатление от его использования. Благодаря инверторным технологиям, даже при не самых лучших стеклопакетах и шумоизоляции, работы наружного блока в помещении не слышно. А система фильтрации позволит создать благоприятные условия для пребывания людей, а особенно это важно для детей малого возраста. Можно не сомневаться, что данный кондиционер при правильном монтаже и эксплуатации, прослужит не менее 8 лет без какого либо ремонта.

В заключении можно сказать, что инверторный кондиционер Toshiba RAS-10N3KV-E / RAS-10N3AV-E является оптимальным выбором при покупке. Он обладает такими преимуществами как, качество, надежность и набором современных функций. Наша компания рекомендует кондиционеры Toshiba серии N3KV для установки в любые жилые помещения, а так же офисы премиум класса.

Источник

Toshiba RAS-10N3KV-E/RAS-10N3AV-E Арт. 7478

Извините, данный товар снят с производства!

• Характеристики
• Описание
• Отзывы
• Сертификаты
• Услуги
• Инструкция

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Особенности:

Уже в семидесятых годах XX века Toshiba заняла своё место на мировом рынке как современная транснациональная компания с внушительным ассортиментом продукции и разветвленной сетью заводов по всему земному шару. В 1978 году за компанией официально закрепилось имя Toshiba Corporation . В 21 веке Toshiba — одна из крупнейших в мире компаний. В 2004 году консолидированный оборот компании составил более 54 миллиардов долларов США. Численность сотрудников Toshiba по всему миру составляет около 172 000 человек . Имея основную производственную базу в Японии, и заводы в Китае и Таиланде — компания продает кондиционеры более чем в 120 странах мира через собственную торговую сеть и с помощью независимых дистрибьюторов.

ToshibaRAS-**N3KV-E: летний зной больше не помеха.

Комфортная температура воздуха – необходимое требование для нормальной жизнедеятельности и работоспособности жителя большого города. Лето – время, когда высокая температура воздуха бьёт все рекорды, заставляя выбиваться из нормального рабочего ритма.

И здесь на помощь жителям города приходит современные технологии, способные облегчить жизнь. Речь идет о кондиционерах. И магазин «Гарант-климат» готов предложить вам отличный выход из затруднительного положения. Представляем вам линейный ряд настенных сплит-систем ToshibaRAS-**N3KV-E.

Серия включает в себя модели:

N3KV представлен сплит-системами с изящной и гладкой лицевой панелью, которая только украсит интерьер любого помещения. Преимуществом новой серии кондиционеров является не только стильный дизайн, но и современная инверторная технология.

Важный элемент современных кондиционеров — система воздухоочитки. В данном модельном ряду система представлена фильтром IAQ, который благодаря своей инновационной формуле, защитит вас от неблагоприятного воздействия окружающей среды, уничтожит вредные бактерии на 99,9%, устранит неприятные запахи, а так же другие вредные элементы, находящиеся в воздухе.

В инверторных сплит-системах Toshiba N3KV используются технологии амплитудно-импульсной модуляции (РАМ) и широтно-импульсной модуляции (PWM), что позволяет по необходимости охлаждать максимально быстро воздух в помещении, а затем, при достижении заданной температуры, поддерживать ее, потребляя минимум электроэнергии.

Стоит отметить, что кондиционеры данной серии работают практически бесшумно, что немаловажно, если модель приобретается для спальни или детской.

При выборе данного линейного ряда вас порадуют демократичные цены и отличное их соотношение с качеством товара, а так же высокая производительность и малое потребление электроэнергии. Здесь же автоматическое поддержание температуры, режим вентиляции, самоочистка, обогрев и охлаждение воздуха, осушение воздуха при повышенной влажности, управление пультом, наличие таймера, режим запоминания последних выбранных настроек — это и многое другое приготовила для вас линейка ToshibaRAS-**N3KV-E.

А приобрести данный модельный ряд можно в наших магазинах, которые расположены в Ворошиловской, Центральном и Тракторном районах города Волгограда. Обращайтесь уже сегодня, и наши специалисты помогут вам сделать правильный выбор!

Источник

Инверторная сплит-система Toshiba RAS-10N3KV-E/ RAS-10N3AV-E

• Основное
• Характеристики / Инструкции
• Аксессуары
• Описание
• Аналоги
• Доставка
• Гарантии
• Проекты

• Доставка по Москве бесплатно
• Самовывоз товара со склада — бесплатно

Аналоги

Аксессуары

Характеристики

Инструкции

Технологии

Инверторный кондиционер выгодно отличается от неинверторной сплит-системы пониженным электропотреблением, низким уровнем шума и более длительным сроком службы. Инвертор в модели Toshiba RAS-10N3KV-E/RAS-10N3AV-E обеспечивает бесперебойную работу техники и позволяет быстро установить нужную температуру. Настенные кондиционеры Toshiba также могут запоминать пользовательские настройки, эффективно очищать воздух и отличаются очень тихой работой.
